2、GLF-I系列城市管廊专用风机性能参数
|
机号 |
转速 (r/min) |
风量 (m3/h) |
全压 (Pa) |
功率 (kW) |
噪声 dB(A) |
重量 (kg) |
|
3.5 |
2900 |
2000∽3800 |
520~260 |
0.75 |
79 |
45 |
|
4 |
1450 |
3500~5700 |
350~220 |
0.75 |
76 |
50 |
|
4.5 |
1450 |
5300~7700 |
380~260 |
1.1 |
77 |
56 |
|
5 |
1450 |
6800~10000 |
560~380 |
2.2 |
81 |
73 |
|
5.5 |
1450 |
8500~12800 |
630~450 |
3 |
83 |
90 |
|
6 |
1450 |
9600~14500 |
740~480 |
4 |
84 |
105 |
|
6.5 |
1450 |
12800~18800 |
790~450 |
5.5 |
86 |
130 |
|
7 |
1450 |
14500~21000 |
980~490 |
7.5 |
88 |
147 |
|
8 |
1450 |
17000~34800 |
1100~650 |
11 |
90 |
219 |
|
9 |
1450 |
24000~38000 |
1400~700 |
18.5 |
93 |
325 |
|
10 |
1450 |
28000~49000 |
1450~710 |
22 |
94 |
400 |
|
11 |
1450 |
30000~60000 |
1460~780 |
30 |
95 |
530 |
3、GLF-II系列城市综合管廊专用风机性能参数
|
机号 |
转速 (r/min) |
风量 (m3/h) |
全压 (Pa) |
功率 (kW) |
噪声 dB(A) |
重量 (kg) |
|
6.5 |
1450/960 |
18500/8300 |
710/410 |
8/2.8 |
82/74 |
215 |
|
7S1 |
960/720 |
14500/6800 |
570/380 |
4.5/2.2 |
76/70 |
210 |
|
7S2 |
1450/960 |
21050/9100 |
740/430 |
8/2.8 |
87/80 |
235 |
|
7.5S1 |
960/720 |
17050/9750 |
635/370 |
8/3.7 |
78/72 |
250 |
|
7.5S2 |
1450/960 |
26500/13000 |
830/475 |
12/4 |
88/82 |
260 |
|
8S1 |
960/720 |
23500/14000 |
690/410 |
9/4.5 |
79/73 |
285 |
|
8S2 |
1450/960 |
32600/15000 |
845/450 |
15.5/5.1 |
89/83 |
310 |
|
9S1 |
960/720 |
36000/15800 |
740/425 |
13/6.5 |
83/75 |
350 |
|
9S2 |
1450/960 |
44500/23500 |
880/490 |
18.5/6.2 |
90/84 |
360 |
|
10 |
960/720 |
41200/17200 |
780/440 |
17/8 |
84/76 |
400 |
3、GLF(SWF)系列城市综合管廊专用风机外形尺寸

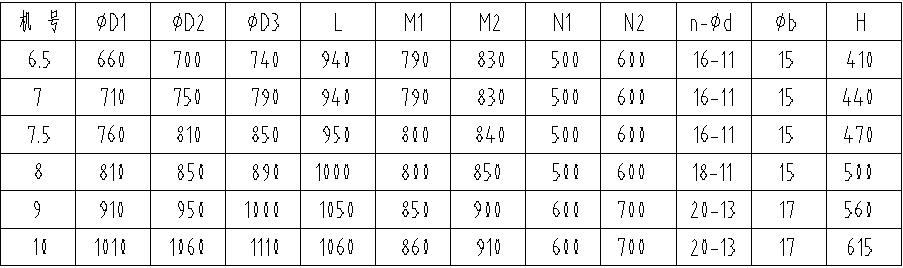

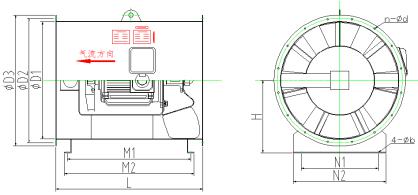

3.1 卧式水平安装外形尺寸

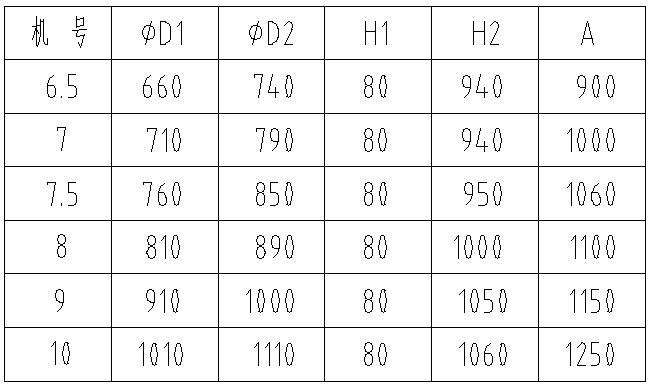

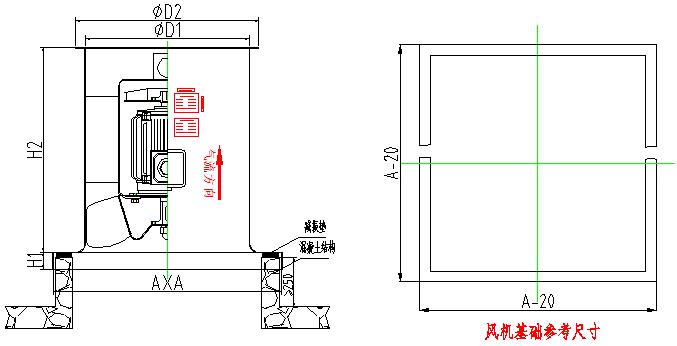

3.2立式安装外形尺寸

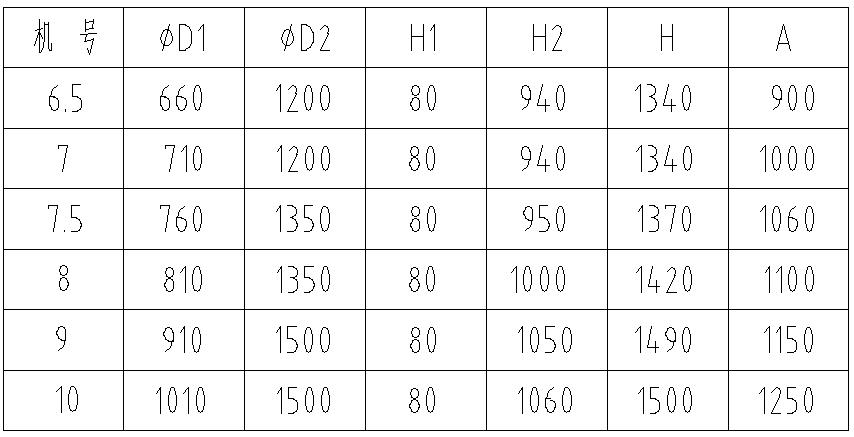

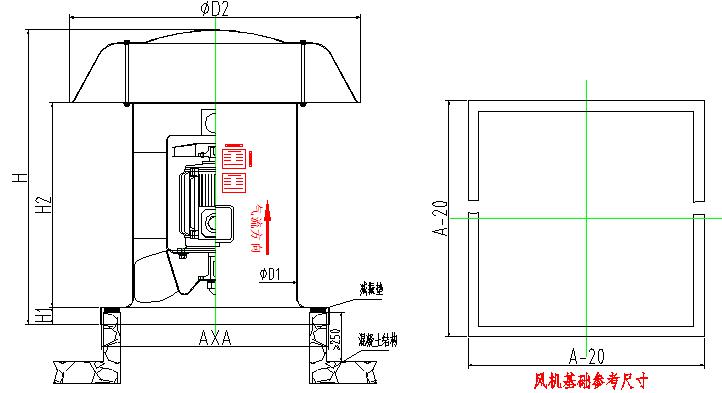

3.3立式屋顶式安装：（带风帽）
